直滑電位器的介紹與應用

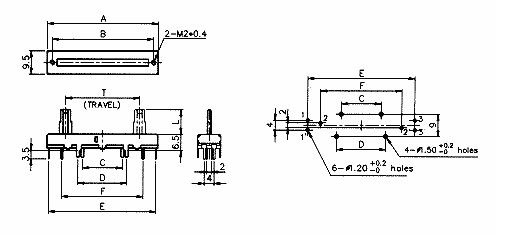

直滑式電位器又稱滑動式電位器，骨架和基體通常用絕緣材料制成，要求耐熱、耐潮、電絕緣性好，化學安穩性和導熱性好，并有一定的機械強度。通常有層壓紙膠板、塑料、陶瓷、玻璃和外表通過絕緣處理的銅、鋁和鋁合金等這種外表經絕緣處理的金屬基體，應具有滿足的外表絕緣性，這種骨架基體具有杰出的散熱性，也易于成形。
直滑式電位器首要零部件功用特色介紹如下。
一、電阻體
電阻體是電位器中供給必定電阻值的電阻部件，它的電功決定了電位器的首要功用。電阻體應有杰出的阻值安穩性，較小的電阻溫度系數和靜噪聲。為了進步可靠性，它還應具有耐潮、耐熱、耐磨、耐氧化、耐高負荷以及耐冷熱驟變等功用。
觸摸式電位器的電阻體，動觸點在其上觸摸并滑動，因而電阻體外表具有低的電阻率，使其與動觸點的觸摸電阻??；一起外表電阻率應散布均勻，以保持在有效電行程內觸摸電阻改變和軌跡電阻改變小，能得到較抱負的電阻規則特性。電阻體外表應具有恰當?shù)墓鉂嵍?，硬度和必定的耐磨性，以確保其機械耐久性。對線繞電位器是將電阻線材繞在骨架上，制成圓環形或螺旋形等電阻體，對薄膜或厚膜電位器，是公基板上構成電阻膜，形狀多為馬蹄形，圓弧形或長條形。用于組成實芯電位器，是在基座上壓塑出馬蹄形或長條形電阻軌。
二、骨架和基體
骨架是線繞電位器電阻體的絕緣支承體?；w(或基片)是非線繞電位器電阻體的支承體。
骨架和基體通常用絕緣功用杰出的資料制成，請求耐熱、耐潮、電絕緣性好，化學安穩性和導熱性好，并有一定的機械強度。通常有層壓紙膠板、層壓布被板、塑料、陶瓷、玻璃和外表通過絕緣處理的銅、鋁和鋁合金等這種外表經絕緣處理的金屬基體，應具有滿足的外表絕緣性，這種骨架基體具有杰出的散熱性，也易于成形。
三、電刷、滑動Q和基地觸摸圈片。
電位器中沿電阻體滑動，并引出輸入電壓的動觸點構件稱電刷<或觸摸式入電刷分兩大類：一類是金屬刷。即金屬資料制造的電刷；另一類是碳刷，即用碳膜和樹指等混合資料制造的電刷。金屬刷的形狀有刷形，點形、球面形和多指形等。在確保觸摸可靠性和電流散布均勻上，以多指電刷效果最佳。碳刷的形狀有圓錐形和長方形等，觸摸面有平面的和球面的，電位器的觸摸可靠性、低噪聲、機械耐久性及使用壽命等，直接與電刷電阻體的觸摸狀況和機械磨損有關。因而，電刷資料應具有耐腐蝕、耐氧化、耐熱、耐寒；導熱性好、導電性好、無磁、觸摸電阻低、較高耐磨性及較好的機械強度等特性。電刷與電阻體一直處于觸摸和沖突狀況，兩種資料要匹配組合得恰當，以求得觸摸電阻小和耐磨性好。如果組合不當，兩者之一有很快磨損的也許。與電阻體比較，電刷的硬度和耐磨性應稍低，使電阻體免受損壞，確保其可靠性。選用碳刷時，因碳刷的阻值遠大于金屬刷，所以對電位器的輸出影響較大。碳刷的阻值低于配方中碳黑和石墨的含量。碳含量高阻值低，但強度變差。對請求高的碳刷有時參加金屬粉(如銀粉)來降低阻值。碳刷的阻值越小越好，通常不超越6歐姆。碳刷的強度是指碳刷能接受的最大壓力。強度高則可接受的壓力就大，這樣與電阻體的觸摸電阻就小。
1 用金屬資料做的電刷，應具有較高的抗拉強度和較好的延伸率，并易于焊接，便于加工拼裝等。金屬電刷應選用彈性好的金屬資料，以便電刷動觸點對電阻體有必定彈性壓力。彈性資料應具有較高的彈性極限、屈從極限等。在長期使用中，電刷的彈性壓力改變?cè)叫?，觸摸可靠性越高。金屬電刷常用的資料有：鈹青銅、磷青銅、鋅白銅、把銀鉻合金、鉑鎳合金、鉑銥合金、鎊銥合金、金銀銅合金等。以貴金屬為基的合金，具有高的抗氧化和抗腐蝕功用，即使在高溫高濕條件下也相．當安穩；觸摸電阻改變很小，常用于精密電位器。
2．滑動臂(或稱滑塊)
滑動臂是銜接轉軸(或滑柄)和電刷的構件，它將轉軸(或滑柄)的運動轉軸電刷，股動電刷在電阻體上滑動身滑動臂資料依據電位器構造有選用金屬資料的或非金屬資料的。如選用彈性金屬資料，則滑動臂起著對電刷施加彈性壓力的效果；如用剛性資料，則電刷應具有必定彈性，或另用彈性零件對電刷施加彈性壓力。常用作滑動臂的資料有布肢樞、紙膠板、塑科、黃銅、銀銅和磷青銅等。金屬資料通常需電鍍保護層。
3．觸摸簧片
觸摸簧片是銜接電刷和集流件的溝件，它將電刷的電輸出傳遞給集流件和引出瑞。觸摸簧片和集流件間是一種動接點式的銜接，所以觸摸簧片對電位器的機械耐久性、觸摸安穩性和動噪聲影響很大。因而，觸摸簧片應具有杰出的彈性，以確保對集流件有必定的彈性壓力；它還具有杰出的導電性和導熱性，其硬度和耐磨性應與集流件相匹配。常用的資料有磷青銅和被青銅等。觸摸簧片常常與電刷或滑動臂做成一體。
四、整流件和引出端
1．集流件(又稱導電環)
集流件是引出端與觸摸簧片間的電氣銜接構件。集流件陀導電性杰出，與觸摸簧片的觸摸電阻小、機械強度高、耐磨性好。通常用黃銅、鋁或鋁合金等；有的資料需電鍍保護層。
