專業電位器廠家為您說解旋轉式波段開關的結構

1.旋轉開關的結構
旋轉開關又稱為波段開關或旋轉式波段開關，主要用在收音機、收錄機、電視機及各種儀器儀表中。旋轉開關的結構如圖9-16 所示，它由絕緣基片、跳步定位機構、旋轉軸、開關動片、定片以及其他固定件組成。旋轉開關的絕緣基片常用高頻陶瓷、環氧玻璃布膠板制成。高頻陶瓷基片制作的旋轉開關適用于高頻和超高頻電路，而用環氧玻璃布膠板制作的旋轉開關適用于高頻和一般電路。開關動片由哪接在軸上的絕緣體上的金屬片制成，它能隨開關旋轉軸一起轉動。固定在絕緣基體上不動的接觸片叫做定片，定片可根據需要做成各種不同的數目，其中始終和開關動片相連的定片叫做"刀"，"刀"的多少代表開關的極數，一般用D 表示;其他的定片稱為"位"或者"擲",用W表示。

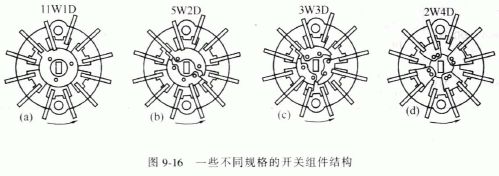

旋轉開關上有多少個"刀" (極數) ，開關就可以同時接通電路中多少個點;有多少個"擲" (位數) ，開關就可以切換電路幾次，因此開關上的動片數目和位數，便確定了旋轉開關的規格及用途。圖9-16 示出了不同規格的開關組件結構，其中( a) 是一刀十一擲， (b) 是二刀五擲， (c) 是三刀三擲， (d) 是四刀二擲。為了使旋轉開關有更多的功能，在一個旋轉開關上可裝上多層的開關組件，組成多層式旋轉開關，當旋轉轉軸時它們會同步地進行開關動

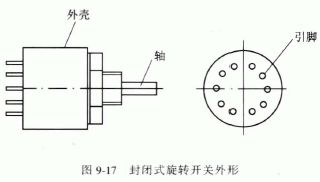

旋轉開關在結構上除了如圖9-15 所示的敞開式結構外，還有封閉式結構，它的外形如圖9-17 所示。
